ARGC-750


ARGC-750​



​ ​ ​ ​ ​ ​ ​ ​​DESCRIPCIÓN GENERAL ​ ​​ESPECIFICACIONES ​ ​APLICACIONES ​​ ​​CARACTERÍSTICAS

​​​DESCRIPCIÓN GENERAL   ESPECIFICACIONES    ​ ​APLICACIONES CARACTERÍSTICAS ​

La CÁMARA DE VISIÓN NOCTURNA ARGC-750 se diseño especialmente para la vigilancia limítrofe y perimetral. La ARGC-750 también se puede implementar en un sistema cerrado o integrarse fácilmente con radares, Sistemas de Gestión de Tráfico Náutico (VTMS por sus siglas en inglés) o generadores de imágenes térmicas. Esta cámara portátil permite identificar personas a distancias de hasta 1 km y leer placas de matrícula a una distancia de 500 m. Gracias a su funcionamiento en un rango cercano al infrarrojo, este sistema permite ver a través del vidrio en casos donde el generador de imágenes térmicas no sea útil.

La CÁMARA DE VISIÓN NOCTURNA ARGC-750 se diseño especialmente para la vigilancia limítrofe y perimetral. La ARGC-750 también se puede implementar en un sistema cerrado o integrarse fácilmente con radares, Sistemas de Gestión de Tráfico Náutico (VTMS por sus siglas en inglés) o generadores de imágenes térmicas. Esta cámara portátil permite identificar personas a distancias de hasta 1 km y leer placas de matrícula a una distancia de 500 m. Gracias a su funcionamiento en un rango cercano al infrarrojo, este sistema permite ver a través del vidrio en casos donde el generador de imágenes térmicas no sea útil.

Rendimiento del sistema:

Clasificación de vehículos a 4 km • Identificación de vehículos a 3 km  •  Reconocimiento de personas a 3 km •  Identificación de personas at 1 km  • Detección mira óptica




Rendimiento del Sistema:
Clasificación de vehículos a 4 km  •  Identificación de vehículos a 3 km  •  Reconocimiento de personas a 3 km  •  Identificación de personas at 1 km  •  Detección mira óptica




Componentes

Cámara ICCd range-gated
(Gen III o XR-5) ​ Telescopio con zoom motorizado
Telescopio de puntería
Rayo Láser pulsado de infrarrojos cercanos
Terminal de Monitor
Video Grabado​
Interfaz de usuario intuitiva y fácil de usar
GPS
Sistemas de georreferenciación de objetivos: telémetro láser
Pantalla táctil

 Componentes

Cámara ICCd range-gated (Gen III o XR-5)  •  Telescopio con zoom motorizado  •  Telescopio de puntería  •  Rayo Láser pulsado de infrarrojos cercanos  •  Terminal de Monitor

Video grabado • Interfaz de usuario intuitiva y fácil de usar • GPS • Sistemas de georreferenciación de objetivos: telémetro láser​ • Pantalla táctil


​ ​ ​

​ ​ ​ ​CÁMARA ICCD RANGE-GATED (GEN III o XR-5)


​ ​ ​Tipo de sensor ​ ​ ​ ​ ​ ​ ​ ​ ​​Variación personalizada del tubo Intensificador Gen III


​ ​ ​Magnificación óptica ​ ​ ​ ​de ​4.5 a 73 X

​
​ ​ ​Campo de visión (H x V) ​ ​​ ​Min.: 0.5° x 0.37° Max.: 8° x 6°

​
​ ​​ ​Elemento de imagen efectivo ​ ​PAL (CCIR): 782 x 582 px
​ ​ ​ ​ ​ ​ ​ ​ ​​NTSC (EIA): 659 x 494 px


​ ​ ​


​ ​​​ILUMINADOR LÁSER (​PATENTE PENDIENTE)​



​ ​​ ​Longitud de onda​ ​ ​ ​ ​ ​​ ​ ​ ​ ​​860 nm

​ ​ ​ ​Divergencia del haz​    ​ ​ ​ ​​Depende del FOV del zoom del telescopio

​ ​ ​


​ ​ ​CÁMARA A COLOR (DE DÍA)



​ ​ ​​Magnificación óptica NFOV ​ ​ ​6 A 98 X

​ ​ ​
​ ​ ​NFOV (H x V) ​ ​ ​ ​ ​Min: 0.37° x 0.28° Max: 5.98° x 4.48°

​ ​ ​ ​WFOV (H x V) ​ ​ ​ ​ ​ ​ ​ ​ ​ ​Min: 1.6° x 1.2° Max: 42° x 31.5°



​ ​ ​OPCIONES ​​​



​ ​ ​ Pan & Tilt con Joystick ​ ​ ​Rango acimut continuo de 360°

​ ​ ​
​ ​ ​Estabilizador de imagen electrónico ​d 0.5 a 25 Hz

​ ​ ​Cámara Térmica ​ ​ ​ ​ ​ ​Microbolómetro no refrigerado

​ ​ ​ ​ ​ ​ ​ ​ ​​​FOV: 10.4° x 8.3°

Aplicaciones

Aplicaciones


VIGILANCIA LIMÍTROFE Y PERIMETRAL​

VIGILANCIA LIMÍTROFE Y PERIMETRAL

PROTECCIÓN DE INFRAESTRUCTURA DE SUMA IMPORTANCIA

PROTECCIÓN DE INFRAESTRUCTURA DE SUMA IMPORTANCIA

SEGURIDAD DE PUERTOS

SEGURIDAD DE PUERTOS

VIGILANCIA DE OPERACIONES ESPECIALES

VIGILANCIA DE OPERACIONES ESPECIALES
Proporciona identificación de largo alcance en obscuridad total (identificación humana, identificación de vehículos etc)
Vea marcas pintadas en automóviles,
cascos de barcos y otras estructuras
Rechaza la luz intensa en
el campo de visión
Proporciona identificación de largo alcance en obscuridad total (identificación humana, identificación de vehículos etc)
Permite ver a través de elementos obscurantes (nieve, lluvia, niebla, humo, nieblina)
  Rechaza la luz intensa en el campo de visión

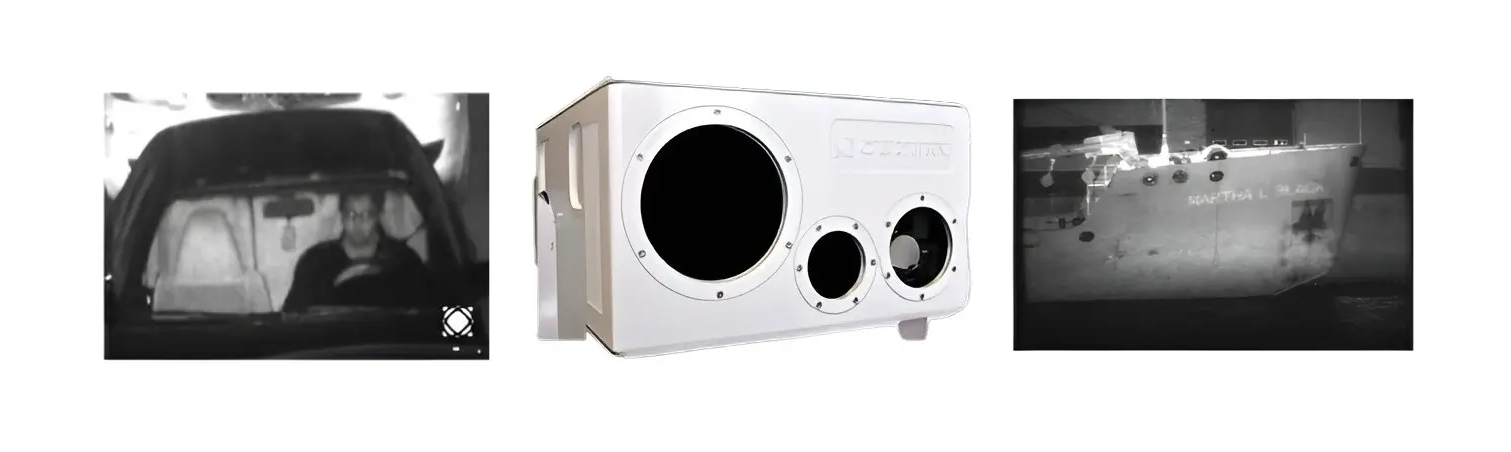

Permite ver a través del vidrio
(dentro de automóviles, edificios y timoneras)
 Proporciona una consciencia situacional rápida con el telescopio de zoom continuo de alta magnificación
Presenta imagenes similares a  las visibles
Permite ver a través del vidrio
(dentro de automóviles, edificios y timoneras)
Proporciona una consciencia situacional rápida con el telescopio de zoom continuo de alta magnificación
Presenta imagenes similares a las visibles
Presenta una firma invariante del objeto independientemente de las condiciones ambientales
Permite ver a través de elementos obscurantes
(nieve, lluvia, niebla, humo, nieblina)
Proporciona la misma magnificación
tanto de día como de noche
Presenta una firma invariante del objeto independientemente de las condiciones ambientales
Proporciona la misma magnificación tanto de día como de noche
Vea marcas pintadas en automóviles,
cascos de barcos y otras estructuras

 ILUMINADOR LÁSER (​PATENTE PENDIENTE)​

​ ​Longitud de onda​

​860 nm

​Divergencia del haz ​

Depende del FOV del zoom del telescopio


CÁMARA ICDD RANGE-GATED (NOCTURNA)​​

​ ​Tipo de Sensor
Variación personalizada del tubo Intensificador Gen III

 ​Magnificación óptica ​
​4.5 a 73 X

​ ​Campo de visión (H x V) ​ ​
​ ​Min: 0.5˚ x 0.37˚ Max: 8˚ x 6˚


​ ​ Elementos de imagen efectivos​ ​ ​
PAL (CCIR): 782 x 582 px

​​NTSC (EIA): 659 x 494 px


CÁMARA A COLOR (DE DÍA)

​  ​Magnificación óptica NFOV
6 a 98 X


NFOV (H x V)
Min: 0.37˚ x 0.28˚ Max: 5.98˚ x 4.48˚


WFOV (H x V)
Min: 1.6˚ x 1.2˚ Max: 42˚ x 31.5˚

​

OPCIONES

​Pan & Tilt con joystick
Azimuth range continuous 360°, tilt +/- 25˚

​Estabilizador de imagen electrónico​
​0.5 a 25 Hz

​Generador de imágenes térmico
​Microbolómetro sin enfriamiento
​ ​ ​FOV: 10.4° x 8.3°
